제품 상세 정보:
|
주요 소재: | Q355B 강철 | 색상: | 당신의 요구로서의, 빨간, 푸른, 노랑 |
---|---|---|---|
북서.: | 3600 | 유효 길이: | 12000 밀리미터 |
버킷 용량을 권고하세요: | 0.7CBM | ||
하이 라이트: | 12m 굴삭기 슬라이딩 암,ZX360 굴삭기 슬라이딩 암,Q355B 굴삭기 미끄러져 움직이는 붐 암 |
우리의 카탈로그를 확인하려면 여기를 클릭하세요:춘헤 기계 카탈로그 연락 판매 관리자 아리아 직접
어떻게 작동하는지
발굴기의 슬라이딩 팔은 더 큰 파고 반지름과 파고 깊이를 얻기 위해 오일 실린더의 이동과 후퇴로 확장되고 후퇴됩니다.
외부 망원경 팔은 두 부분으로 구성됩니다: 상단 슬라이딩 팔과 하단 고정 팔.
상단 슬라이딩 팔은 하단 고정 팔 위에 설치되어 있으며, 이동 가능한 바디는 양쪽 롤러와 레일로 위아래로 형성됩니다.
망원경 실린더의 팽창과 수축에 의해 상단 슬라이딩 몸은 앞으로 뒤로 밀려 자유롭게 팽창하고 수축합니다.
구조
위 슬라이딩 팔에 망원경 실린더가 설치되어 있으며, 실린더 몸체는 아래 고정 팔에 고정되어 있으며, 실린더 피스톤 막대는 위 슬라이딩 팔에 고정되어 있습니다.
주요 구성 요소는 고정체, 움직이는 체, 슬라이더, 망원경 실린더 등입니다.
강도
상단 슬라이딩 팔은 간단한 구조로 큰 힘을 견딜 수 있습니다. 작업 반지름과 파척 깊이를 유연하게 조정합니다.
작동하기 쉬우며, 발굴 기초, 지하, 상자, 지하철 등에 대한 장점을 강조합니다.
발굴기 톤 | (A) 최대 작업 팔 길이 | (B) 최대 발굴 높이 | (C) 최대 파도 반지름 (mm) | 버킷 부피 (cbm) | 반중량 ((톤) |
12-15T | 5700 | 8000 | 10400 | 0.2-0.3 | |
20-25T | 9150 | 10100 | 13000 | 00.4-0.7 | |
20-25T | 11000 | 12300 | 15200 | 00.4-0.7 | 1-2T |
30-35T | 11000 | 12000 | 15800 | 00.6-0.9 | |
40-45T | 12100 | 16000 | 19200 | 0.8-13 |
(유지하기 쉽다)
ZHONGHE 슬라이딩 팔은 전통적인 롤리 대신 착용 방지 나일린 슬라이딩 플레이트를 채택하여 빠르고 편리하게 교체 할 수 있습니다.

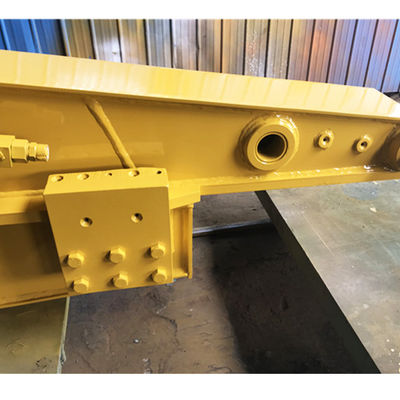

(강건한 슬라이딩 구조)
1상단 슬라이딩 팔의 아래쪽 덮개와 하단 고정 팔의 위쪽 덮개 모두 20mm입니다.
2덮개판은 전체 조각에서 잘라내지 않고 접착되어 더 단단하고 변형이 쉽지 않습니다.
(오일 누출을 피합니다)
내장된 망원경 실린더에 대한 이중 오일 밀폐 설계는 수압 오일이 누출되는 것을 방지하고 슬라이딩 실린더의 서비스 수명을 연장합니다.
(장기 사용)
1슬라이딩 실린더의 이중 제한 설계는 실린더가 흔들리고 당기는 것을 방지합니다.
2스케이트보드 사이에 철 슬라이더가 용접되어 있습니다.
좋은 서비스:
124시간 안에 온라인 지원
2- 영상 기술 지원
(우리 엔지니어들은 10 년 이상 발굴기 부름과 부착에 집중했습니다)
3긴 발굴기 붐은 두 / 세 개의 결합 된 PC가되어 운송 비용을 절감하기 위해 컨테이너에 장착 할 수 있습니다.
보증
장거리 붐에 1년, 실린더와 연결에 180일, 버킷에 90일
1장거리 발굴기 붐
2발굴기 망원경 붐
3철거 붐
4발굴기 바위 버킷
5발굴기 기울기 버킷
6발굴기용 수압잡기
자세한 사항은 문의하시기 바랍니다. 감사합니다.
